石膏基自流平作为地面找平层，具有其他材料无法比拟的优点。
根据国家统计局的数据，我国2014年住宅房屋竣工面积8.08亿平方米，假设北方住宅面积占50%的话，其中若60%的地面采用石膏基自流平，每平方米约需20度公斤，每年就有500多万吨的市场需求量。
石膏基自流平是在我国建材市场上，所有石膏产品中，唯一一个没有大规模产业化生产的产品。
石膏基自流平作为替代水泥、减少我国碳排放的重要产品，与政府已出台政策推广的“石膏干粉砂
浆”相比，同样具有节能减排的社会效益和经济效益。
石膏基自流平起源于欧洲，早在20世纪60年代就开始采用石膏基地坪材料，到20世纪80年代欧美的石膏基自流平砂浆已经非常规范和成熟了。
我国石膏基自流平始于20世纪90年代初，受生产成本的限制，规模一直没有发展壮大。近年来相关企业利用脱硫石膏等工业副产石膏代替天然石膏，大大降低生产成本，相关技术也更加成熟。
随着国家大力推动工业固废综合利用，石膏基自流平砂浆具有广阔的市场前景。
2：石膏基自流平的优点
石膏基自流平砂浆的主要胶凝材料是石膏，并且具有自动流平的性能，因此具有以下优点：
（1） 采用石膏基自流平施工的地面，尺寸准确，水平度极高，不空鼓、不开裂；作业时轻松方便，效率高；并且可以采用泵送施工，日铺地面可达800~1000㎡，比传统的地面材料施工速度要快5~10倍。
（2）用做“地暖”找平覆盖层（地暖与其他采暖方式相比，节能幅度约为20%，如采用分区温控装置，节能幅度可高达40%），不会像水泥砂浆层那样，因热胀冷缩产生开裂、起鼓等现象。
（3）石膏基自流平硬化后的地板有一定弹性，脚感温暖舒适；并且具有一定的隔音效果。
（4）石膏基自流平和水泥砂浆用于建筑物地面的找平层时，两者连工带料的最终成本相近。如若用石膏自流平替代水泥砂浆，由此减少水泥的用量在整个水泥产量中比例很小，不足百分之一；基本上不会影响水泥生产企业的利益。
3：石膏基自流平与水泥砂浆的性能对比

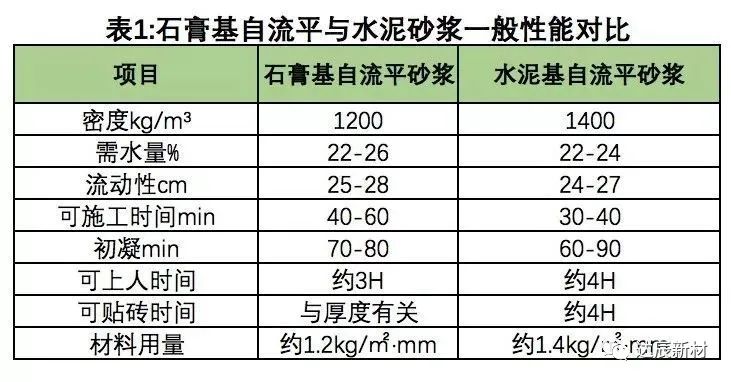

一般性能对比
收缩率
从表1可以看出，两种砂浆的性能指标十分相近，为了保证相应的流动度，与普通砂浆相比，通常自流平砂浆的需水量要高很多。在自流平砂浆中，这些多余的水分将蒸发到空气中去，如果这一过程发生过快的话，就会引起十分明显的砂浆收缩，进而导致在砂浆中出现裂缝。但在石膏基自流平砂浆中不会出现这种情况，如图 1所示：

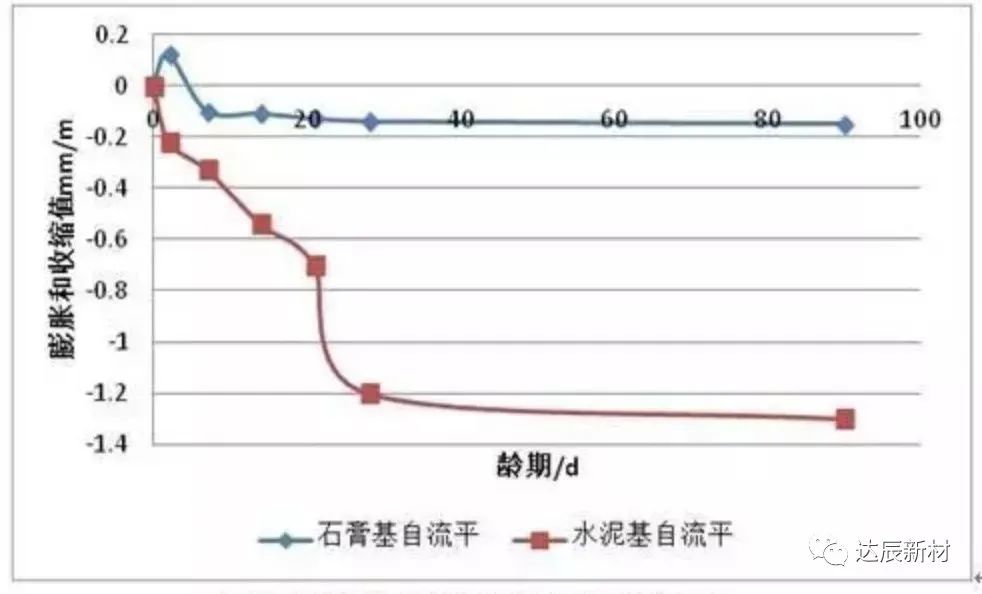

图 1中，水泥基自流平砂浆的收缩率远远高于石膏基自流平砂浆，到28天，水泥基自流平砂浆的收缩率约为1.17mm/m。随着时间的延续，水泥基自流平砂浆的收缩率在3个月后达到约1.3mm/m，但石膏基自流平砂浆仍保持在0.19mm/m左右，也就是说，在水泥基自流平砂浆中由于过高的收缩率极有可能导致自流平砂浆裂缝，因此在实际施工过程中应对水泥基自流平砂浆采取必要的养护处理措施以保证工程质量。
石膏基自流平的热力学性能
我们从热力学上检验一下石膏自流平的稳定性。为了模拟在地暖系统中的应用，将自流平石膏置于50℃的热环境中来检测其强度及热力学性能的变化。所有试块（40×40×160mm）首先在标准条件（温度20℃，相对湿度65%）下养护7天，然后直接置于烘箱中，在50℃的条件下分别放置7天、28天和194天之后进行检测。检测结果见表 2。
从上表的结果来看，自流平石膏在50℃的条件下，热力学性能基本保持稳定，如28天和194天收缩值及抗折、抗压强度几乎保持一致。
4：石膏基自流平种类
根据石膏种类的不同，石膏基自流平的胶凝材料主要采用α半水高强石膏、建筑石膏以及硬石膏。
高强石膏基自流平砂浆
石膏基自流平材料的强度相对于水泥基自流平材料低，耐水性较差，主要以“底层自流平材料”的形式用于室内。
采用α-高强石膏作为自流平材料的基材，可显著提高材料强度，比如，用天然石膏制得2h抗压强度超过14MPa的高强石膏。目前工业副产石膏采用丁二酸、马来酸酐和丁二酸钠等制备α-高强石膏的技术日益成熟，而将高强石膏用于自流平材料如今已普遍成熟，主要还是归功于高强石膏优异的力学性能。
建筑石膏自流平砂浆
石膏特有保温隔热性、吸声性能、防火性能，且具有赋形性优良，装饰美观等优点，从而越来越受到建筑行业的青睐。然而建筑石膏自流平砂浆的缺陷往往使其应用受到限制，尤其是受杂质影响的工业副产石膏，需通过掺入减水剂、水泥等提高石膏自流平材料的抗压强度和抗折强度。
在2%水泥作用下掺入聚羧酸醚减水剂，可发现减水率从19.4%增长到41.9%，石膏强度大幅度提高。减水剂可在不降低石膏浆体流动性的同时减少拌合用水量，提高石膏硬化体的结构密实度和力学性能。随着石膏专用减水剂快速发展，促进了建筑石膏自流平材料的推广及应用。影响减水剂效果的主要因素为晶体表面吸附，萘系和三聚氰胺系减水剂在β-半水石膏表面的吸附属于物理吸附，而聚羧酸系减水剂属于化学吸附。然后由于不同种类的工业副产石膏的杂质影响，减水剂使用效果不同，必须加大力度开发和研究石膏专用减水剂。
硬石膏自流平砂浆
硬石膏主要来源于天然石膏、氟石膏和高温煅烧二水石膏，硬石膏水化活性差和硬化体强度低，必须通过粉磨、热处理和添加激发剂改性。前一般采用激发剂改变CaSO4溶解度或溶解速度，加快CaSO4·0.5H2O的生成速率，增加硬石膏水化硬化能力和缩短凝结时间。激发剂主要包括：各种硫酸盐（K2SO4、Na2SO4、Al2（SO4）3、FeSO4、CuSO4、明矾等）、碱性激发剂（水泥、石灰等）和其他盐类激发剂（K2Cr2O4和K、Na2Cr2O4）。
硬石膏活性与激发剂种类、分散度和自身的表面缺陷等有关。利用复合激发剂、减水剂、保水剂、掺合料、骨料、纤维和减缩剂等制备的硬石膏自流平砂浆，其抗压强度和抗折强度分别达到16.7MPa和7.3MPa，粘结强度达0.57MPa，收缩率为0.045%，性能符合日本住宅公团标准要求。
（来源：互联网）
达辰石膏基自流平砂浆是由石膏、特种材料及各种进口建筑添加剂精心配制，混合均匀而制得的一种专门用于地面找平的干粉砂浆。适用于地面找平及地暖回填等，可在其表面薄贴各类瓷砖、铺设各类竹、木地板以及各类地毯。
适用范围: 家庭、办公、酒店、学校、医院、小型展厅、轻载工业地坪等地面工程的基层找平，非常适合在地暖基层上进行精找平处理。
产品特点: 1. 不开裂：微膨胀、不收缩、不开裂、不空鼓，无需洒水养护；2. 厚度可控：一次性可实现3~50mm，基面条件好的前提下，最高可实现厚度100mm，满足不同施工要求；3. 强度可控：强度15~30Mpa，不起灰，不起沙，满足不同地面强度要求；4. 安全防火：A级防火，人体亲和性佳，脚感温暖舒适，改善居住环境；5. 避免扬尘：湿法泵送，避免扬尘，有效规避环保约束；6. 找平精度高：找平地面平整度≤2mm，找平后直接可进行瓷砖薄贴、地板铺贴等；7. 施工效率高：机械化泵送，自动化浇筑，提高施工效率10倍以上，大幅缩短工期；8. 施工间隔短：4-6h可上人，是赶工期的最佳地面材料。
